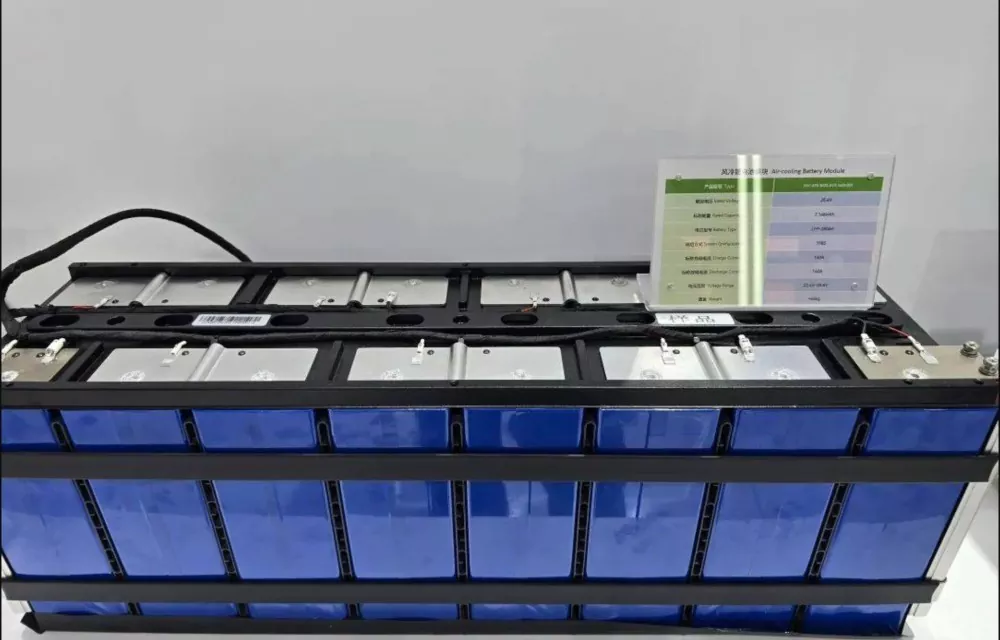

ஆற்றல் சேமிப்பு பேட்டரி பேக்குகளுக்கான கேபிள் CCS

ஆற்றல் சேமிப்பு பேட்டரி பேக்குகளுக்கான கேபிள் CCS என்பது ஒரு பேட்டரி இணைப்பு மற்றும் மேலாண்மை கூறு ஆகும், இது பஸ்பார்கள், பிளாஸ்டிக் கட்டமைப்பு பாகங்கள், வெப்பநிலை உணரிகள் மற்றும் பிற உறுப்புகளுடன் பாரம்பரிய வயரிங் சேணங்களை (வயர்கள், டெர்மினல்கள், இணைப்பிகள்) ஒருங்கிணைக்கிறது. ஃப்ளெக்சிபிள் பிரிண்டட் சர்க்யூட் (FPC) அடிப்படையிலான CCS போலல்லாமல், இது கிளாசிக் கேபிள் சேணம் கட்டமைப்பைத் தக்கவைத்து, மட்டு மற்றும் ஒருங்கிணைந்த வடிவமைப்பு மூலம் முன்னர் சிதறிய மற்றும் ஒழுங்கற்ற உணர்திறன் சேணம்களை முறையாக மேம்படுத்துகிறது. பேட்டரி மேலாண்மை அமைப்பின் (BMS) "கட்டமைக்கப்பட்ட நரம்பியல் வலையமைப்பாக", ஒவ்வொரு செல்களிலிருந்தும் மின்னழுத்தம் மற்றும் வெப்பநிலை சமிக்ஞைகளை நம்பகத்தன்மையுடன் சேகரிப்பதற்கு இது பொறுப்பாகும், இது பேட்டரி பாதுகாப்பு கண்காணிப்பு, நிலை மதிப்பீடு மற்றும் நிலையான ஆற்றல் சேமிப்பு அமைப்புகளில் செயல்திறன் மேம்படுத்துதலுக்கான ஒரு முக்கியமான அடிப்படை தொகுதியாக செயல்படுகிறது.

முக்கிய கட்டமைப்பு மற்றும் அம்சங்கள்

1. மாடுலர் ஒருங்கிணைந்த வடிவமைப்பு:

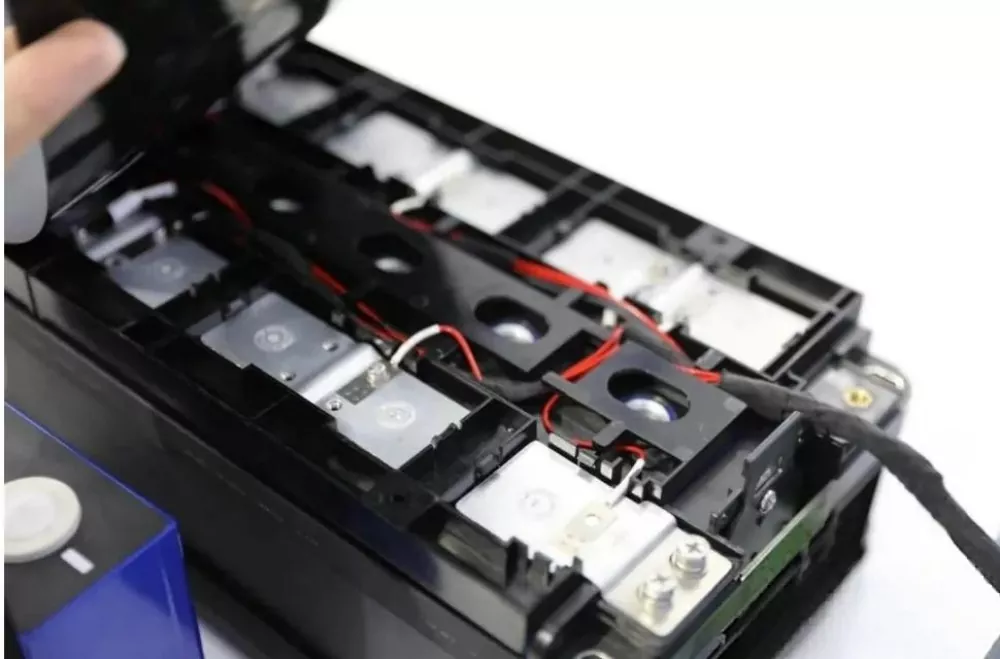

சிதறிய சுயாதீன மின்னழுத்த மாதிரி கேபிள்கள் மற்றும் வெப்பநிலை சென்சார் கம்பிகள் இணைப்பிகள் மற்றும் டெர்மினல்கள் வழியாக ஒழுங்கான சேணம் கூட்டங்களில் ஒருங்கிணைக்கப்படுகின்றன. இவை செம்பு/அலுமினியம் பஸ்பார்கள் (செல் தொடர்/இணை இணைப்புகளை எடுத்துச் செல்கின்றன) மற்றும் முழுமையான தொகுதியை உருவாக்க பிளாஸ்டிக் அடைப்புக்குறிகளை (தடுப்புகள் தனிமைப்படுத்துதல்) ஆகியவற்றுடன் முன்கூட்டியே இணைக்கப்படுகின்றன. இந்த வடிவமைப்பு "முதலில் சிதறிய கம்பிகளை இடுதல், பின்னர் டெர்மினல்களை இணைத்தல்" என்ற பாரம்பரிய அசெம்பிளி பயன்முறையை அடிப்படையாக மாற்றுகிறது, பெரிய அளவிலான ஆற்றல் சேமிப்பு நிறுவல்களுக்கு ஏற்ப தரப்படுத்தப்பட்ட செயல்பாட்டு அலகுகளை உருவாக்குகிறது.

2. நிலையான மற்றும் நம்பகமான இணைப்பு கட்டமைப்பு:

பஸ்பார்கள் மற்றும் செல் டெர்மினல்களுக்கு இடையேயான இணைப்புகள் பொதுவாக லேசர் வெல்டிங் போன்ற உயர்-நம்பக செயல்முறைகளைப் பயன்படுத்துகின்றன.

கேபிள் சேணம் மற்றும் பஸ்பார்களில் உள்ள உணர்திறன் புள்ளிகளுக்கு இடையேயான மின் இணைப்புகள் கிரிம்பிங், வெல்டிங் அல்லது இணைப்பிகளுக்குள் ஒருங்கிணைத்தல் மூலம் அடையப்படுகின்றன, இது ஒரு வலுவான கட்டமைப்பை உறுதிசெய்து தனிப்பட்ட கம்பி தளர்த்தும் அபாயத்தைத் தவிர்க்கிறது.

3. தன்னியக்கத்திற்கு ஏற்ப:

பாரம்பரிய சிதறிய கேபிள்கள், CCS தொகுதியில் ஒருங்கிணைக்கப்பட்டவுடன், கைமுறை அசெம்பிளியை நம்பியிருக்கும் போது, ​​அதன் வழக்கமான வடிவம் மற்றும் வரையறுக்கப்பட்ட இடைமுகங்கள் அதிக அளவு ஆற்றல் சேமிப்பு உற்பத்திக்கு முக்கியமான ரோபோ பொசிஷனிங் மற்றும் இன்ஸ்டாலேஷன் போன்ற அதிக அளவிலான தானியங்கு சட்டசபை செயல்முறைகளுக்குத் தழுவலை செயல்படுத்துகின்றன.

4. தொழில்நுட்ப பாதைகளில் நெகிழ்வுத்தன்மை:

CCS தொழில்நுட்ப வளர்ச்சியில் கேபிள் CCS ஒரு முக்கியமான கிளை ஆகும். வடிவமைப்புத் தேவைகளின் அடிப்படையில், இது FPC அல்லது PCBA (பிரிண்டட் சர்க்யூட் போர்டு அசெம்பிளி) போன்ற பிற தொழில்நுட்ப பாதைகளுடன் இணைந்து "கேபிள் + ஐசோலேட்டிங் பிளேட்" அல்லது "FPC + Vacuum Forming / Cable" போன்ற கலப்பின ஒருங்கிணைந்த தீர்வுகளை உருவாக்குகிறது, பல்வேறு ஆற்றல் சேமிப்பு பயன்பாடுகளுக்கான பல்வேறு செலவு, செயல்திறன் மற்றும் இடஞ்சார்ந்த தேவைகளைப் பூர்த்தி செய்கிறது.

நன்மைகள்

1. உயர் உற்பத்தி மற்றும் அசெம்பிளி திறன்: ஒரு சில மட்டு கூறுகளை நிறுவுவதில் டஜன் கணக்கான அல்லது நூற்றுக்கணக்கான சிதறிய அசெம்பிளி புள்ளிகளை ஒருங்கிணைப்பது பெரிய ஆற்றல் சேமிப்பு பேட்டரி பேக்குகளுக்கான உற்பத்தி செயல்முறையை கணிசமாக எளிதாக்குகிறது.

2. இணைப்பு நம்பகத்தன்மை மற்றும் நிலையான தரம்: கோர் வெல்டிங் மற்றும் தொகுதிக்குள் உள்ள இணைப்புகள் இறுதி அசெம்பிளிக்கு முன் முடிக்கப்பட்டு, பேட்டரி பேக்கிற்குள் சிக்கலான செயல்பாடுகளைக் குறைத்து, மோசமான ஆன்சைட் வெல்டிங் அல்லது அசெம்பிளியால் ஏற்படும் ஒட்டுமொத்த பேக் மறுவேலை விகிதத்தைக் குறைக்கிறது. தரப்படுத்தப்பட்ட உற்பத்தி அதிக அளவு வரிசைப்படுத்தல் முழுவதும் தயாரிப்பு நிலைத்தன்மையை உறுதி செய்கிறது.

3. ஒழுங்கான கட்டமைப்பு மற்றும் விண்வெளி மேம்படுத்தல்: ஒருங்கிணைந்த வடிவமைப்பு பாரம்பரிய சேணங்களின் குளறுபடியான ரூட்டிங் மற்றும் பிற கூறுகளுடன் சாத்தியமான குறுக்கீடு/உடைகள் போன்ற சிக்கல்களைக் குறிக்கிறது. கேபிள்கள் பிளாஸ்டிக் அடைப்புக்குறிக்குள் நேர்த்தியாகப் பாதுகாக்கப்படுகின்றன, தளவமைப்பைத் தெளிவுபடுத்துகின்றன மற்றும் உள் பேக் இடத்தைப் பயன்படுத்துதல் மற்றும் பராமரிப்பு வசதியை மேம்படுத்துதல்-பெரும் அளவிலான ஆற்றல் சேமிப்பு அமைப்புகளுக்கு அவ்வப்போது பராமரிப்பு தேவைப்படும்.

4. செலவு மற்றும் விநியோகச் சங்கிலி முதிர்வு: நன்கு நிறுவப்பட்ட வாகன மற்றும் தொழில்துறை வயரிங் சேணம் செயல்முறைகளின் அடிப்படையில், விநியோகச் சங்கிலி முதிர்ச்சியடைந்தது மற்றும் மூலப்பொருள் செலவுகள் ஒப்பீட்டளவில் வெளிப்படையானவை. ஆற்றல் சேமிப்பு திட்டங்களுக்கு வங்கித் தன்மை மற்றும் நிரூபிக்கப்பட்ட தொழில்நுட்பத்திற்கு முன்னுரிமை அளிக்கும் வகையில், இது புதிய FPC-அடிப்படையிலான அணுகுமுறைகளுடன் ஒப்பிடும்போது ஒரு வலுவான மற்றும் குறைந்த-ஆபத்து தேர்வாகும்.

5. மேம்படுத்தப்பட்ட பாதுகாப்பு மற்றும் பாதுகாப்பு: மாடுலர் பிளாஸ்டிக் கட்டமைப்பு பாகங்கள் கேபிள்கள் மற்றும் இணைப்பு புள்ளிகளுக்கு ஒருங்கிணைந்த காப்பு பாதுகாப்பு மற்றும் இயந்திர பொருத்துதல், அதிர்வு மற்றும் தாக்க எதிர்ப்பை மேம்படுத்துதல் மற்றும் சுடர் தடுப்பு (UL94 V-0) மற்றும் உயர் மின்னழுத்த தனிமைப்படுத்தல் போன்ற கடுமையான பாதுகாப்பு தேவைகளுக்கு இணங்க உதவுகின்றன.

விண்ணப்பங்கள்

இந்த தயாரிப்பு பாரம்பரியமாக சிதறிய வயரிங் இருந்து ஆற்றல் சேமிப்பு பேட்டரி பேக்குகளுக்குள் ஒருங்கிணைந்த தீர்வுகளுக்கு நிரூபிக்கப்பட்ட, நம்பகமான மேம்படுத்தல் பாதையை பிரதிபலிக்கிறது, முதன்மையாக இதில் பயன்படுத்தப்படுகிறது:

1. யுடிலிட்டி-ஸ்கேல் எனர்ஜி ஸ்டோரேஜ் சிஸ்டம்ஸ்: நிரூபிக்கப்பட்ட நீண்ட கால நம்பகத்தன்மையுடன் வலுவான, சேவை செய்யக்கூடிய இணைப்புகள் தேவைப்படும் பெரிய பேட்டரி நிறுவல்களுக்கு.

2. வணிக மற்றும் தொழில்துறை (C&I) ஆற்றல் சேமிப்பு: நம்பகமான செயல்திறனுடன் செலவு-செயல்திறன் மற்றும் பராமரிப்பின் எளிமை ஆகியவை முன்னுரிமை அளிக்கப்படுகின்றன.

3. குடியிருப்பு ஆற்றல் சேமிப்பு அலமாரிகள்: எளிமைப்படுத்தப்பட்ட நிறுவல் மற்றும் புலத்தில் சேவை செய்யக்கூடிய இணைப்புகள் மூலம் பயன்பெறும் பயன்பாடுகள்.

எங்கள் பணி

ஆற்றல் சேமிப்புத் துறையில் செயல்திறன், நம்பகத்தன்மை மற்றும் செலவு ஆகியவற்றுக்கு இடையேயான சமநிலை சவால்களை நாங்கள் ஆழமாகப் புரிந்துகொள்கிறோம். எங்கள் கேபிள் CCS தீர்வு, முதிர்ந்த தொழில்துறை வயரிங் சேணம் தொழில்நுட்பத்தில் கட்டமைக்கப்பட்டு, மட்டு ஒருங்கிணைப்பு மூலம் மேம்படுத்தப்பட்டது, ஆற்றல் சேமிப்பு பயன்பாடுகளுக்கு வலுவான மற்றும் நிரூபிக்கப்பட்ட தயாரிப்பு பாதையை வழங்குகிறது. தொடர்புடைய தொழில் தரங்களுக்கு இணங்க உயர்தர மாட்யூல்களை வழங்குவது மட்டுமல்லாமல், கட்டமைப்பு வடிவமைப்பு, கேபிள் சேணம் பொறியியல், தானியங்கு அசெம்பிளி ஒருங்கிணைப்பு மற்றும் விரிவான சோதனை மற்றும் சரிபார்ப்பு ஆகியவற்றை உள்ளடக்கிய ஆழமான சேவைத் திறன்களையும் நாங்கள் பெற்றுள்ளோம். சிக்கலான, உழைப்பு மிகுந்த கேபிள் அசெம்பிளி செயல்முறைகளை நெறிப்படுத்தப்பட்ட, நம்பகமான மட்டு நிறுவல்களாக மாற்ற வாடிக்கையாளர்களுக்கு உதவ நாங்கள் கடமைப்பட்டுள்ளோம் - உற்பத்தி திறன் மற்றும் நீண்ட கால அமைப்பின் நம்பகத்தன்மையை கணிசமாக அதிகரிக்கும். வாகன மற்றும் நிலையான ஆற்றல் சேமிப்பு பயன்பாடுகள் இரண்டிலும் எங்களின் ஆழ்ந்த அனுபவத்துடன், பைலட் திட்டங்கள் அல்லது ஜிகாவாட் அளவிலான வரிசைப்படுத்துதல்கள் என எதுவாக இருந்தாலும் பேட்டரி பேக் வடிவமைப்பு மற்றும் உற்பத்திக்கு நாங்கள் உங்களின் நம்பகமான கூட்டாளியாக இருக்கிறோம்.

ஃபாக்

1. செங்ஷி கேபிள் CCS தீர்வுகளின் நன்மைகள் என்ன?

செங்ஷி கேபிள் CCS நெகிழ்வான மட்டு வடிவமைப்பு, உயர் கடத்துத்திறன், நம்பகமான காப்பு மற்றும் செலவு குறைந்த உற்பத்தி, நிலையான செயல்திறன் மற்றும் ESS பயன்பாடுகளுக்கான எளிதான நிறுவலை உறுதி செய்கிறது.

2. தனிப்பயனாக்கப்பட்ட கேபிள் CCS தீர்வுகளை வழங்க முடியுமா?

ஆம், ஒரு சீன உற்பத்தியாளர் மற்றும் சப்ளையர் என்ற முறையில், செங்ஷி மின்னழுத்தம், மின்னோட்டம், தளவமைப்பு மற்றும் திட்டத் தேவைகளின் அடிப்படையில் முழுமையாக தனிப்பயனாக்கப்பட்ட கேபிள் CCS வடிவமைப்புகளை வழங்குகிறது.

3. உங்கள் கேபிள் CCS அமைப்புகளில் என்ன பொருட்கள் பயன்படுத்தப்படுகின்றன?

பாதுகாப்பு, கடத்துத்திறன் மற்றும் நீண்ட சேவை வாழ்க்கையை உறுதிப்படுத்த உயர்தர செம்பு அல்லது அலுமினிய கடத்திகள், துல்லியமான காப்பு பொருட்கள் மற்றும் நீடித்த பூச்சுகளைப் பயன்படுத்துகிறோம்.

4. கேபிள் CCS க்கு என்ன பயன்பாடுகள் பொருத்தமானவை?

எங்கள் கேபிள் CCS தீர்வுகள் ஆற்றல் சேமிப்பு அமைப்புகள் (ESS), லித்தியம் பேட்டரி பேக்குகள், புதுப்பிக்கத்தக்க ஆற்றல் சேமிப்பு மற்றும் தொழில்துறை சக்தி அமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன.

5. தயாரிப்பின் தரத்தை எவ்வாறு உறுதிப்படுத்துவது?

செங்ஷி கடுமையான தரக் கட்டுப்பாட்டு செயல்முறைகளைப் பின்பற்றுகிறார், இதில் மின் சோதனை, காப்புச் சரிபார்ப்பு மற்றும் சர்வதேசத் தரங்களைப் பூர்த்தி செய்வதற்கான ஆயுள் சோதனை ஆகியவை அடங்கும்.

6. உங்கள் உற்பத்தி திறன் மற்றும் முன்னணி நேரம் என்ன?

முதிர்ந்த உற்பத்தி செயல்முறைகள் மற்றும் அளவிடக்கூடிய உற்பத்திக் கோடுகள் மூலம், மொத்த ஆர்டர்களுக்கு நிலையான விநியோகம் மற்றும் விரைவான விநியோகத்தை நாங்கள் உறுதி செய்கிறோம்.
