மடிக்கக்கூடிய திரை கீல் பகுதி அடாப்டர் ரிஜிட்-ஃப்ளெக்ஸ் பிசிபி

மடிக்கக்கூடிய திரை கீல் பகுதி அடாப்டர் ரிஜிட்-ஃப்ளெக்ஸ் பிசிபி என்பது நவீன ஸ்மார்ட்போன் டிஸ்ப்ளே மாட்யூல்களில் உயர் ஒருங்கிணைப்பு, அதிக நம்பகத்தன்மை மற்றும் மடிப்புத்தன்மையை செயல்படுத்தும் முக்கியமான ஒன்றோடொன்று இணைக்கும் கேரியர் ஆகும். திடமான பகுதிகள் கூறுகளைப் பாதுகாக்கும் மற்றும் நெகிழ்வான பகுதி மாறும் வளைவுக்கு உட்படும் ஒரு கலவை கட்டமைப்பைப் பயன்படுத்துவதன் மூலம், இது வரையறுக்கப்பட்ட இடத்தில் சுற்று நிலைத்தன்மை, சமிக்ஞை ஒருமைப்பாடு மற்றும் இயந்திர ஆயுள் ஆகியவற்றை உறுதி செய்கிறது. இது மெல்லிய மற்றும் இலகுவான சாதனங்களுக்கு ஒரு முக்கிய தொழில்நுட்ப இயக்கி ஆகும்.

முக்கிய அமைப்பு மற்றும் அம்சங்கள்:

3D ரூட்டிங்: நெகிழ்வான பகுதியை காகிதம் போல் மடிக்கலாம் அல்லது வளைக்கலாம், ஃபோனுக்குள் இருக்கும் செங்குத்து இடத்தை முழுவதுமாக பயன்படுத்தி திரையின் பின்பகுதியில் இயக்கி IC போன்ற பாகங்களை மடிக்கலாம், இதன் மூலம் அல்ட்ரா-நெரோ பெசல்கள் அல்லது உளிச்சாயுமோரம் குறைந்த முழுத்திரை வடிவமைப்புகளை இயக்கலாம். இது மிக மெல்லிய ஸ்மார்ட்போன் வடிவமைப்பை எளிதாக்குகிறது.

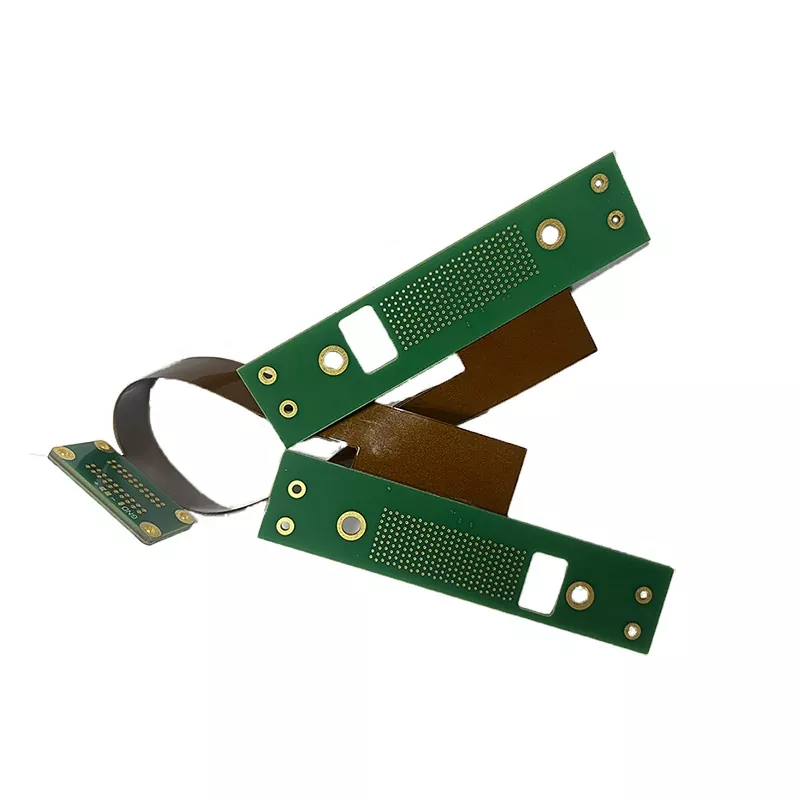

டிஸ்ப்ளே மாட்யூல்களில் பயன்படுத்தப்படும் ரிஜிட்-ஃப்ளெக்ஸ் போர்டு, டிஸ்ப்ளே டிரைவர் ஐசியை மெயின்போர்டுடன் இணைக்கும் ஒரு முக்கிய அங்கமாகும். இது நெகிழ்வான சுற்றுகளின் வளைவுத்தன்மையை திடமான பலகைகளின் நிலைத்தன்மையுடன் ஒருங்கிணைத்து, உயர் திரை-உடல் விகிதங்கள் மற்றும் மெல்லிய, இலகுரக வடிவமைப்புகளை அடைவதற்கான அடித்தளத்தை உருவாக்குகிறது.

முக்கிய செயல்திறன் நன்மைகள்:

1. தடிமன் குறைப்பு: கனெக்டர்களின் தடிமன் மற்றும் கடினமான பலகைகளின் தேவையற்ற கவர் அடுக்குகளை நீக்குகிறது, இதன் விளைவாக தனித்துவமான தீர்வுகளுடன் ஒப்பிடும்போது மெல்லிய ஒட்டுமொத்த கட்டமைப்பை உருவாக்குகிறது.

2. உயர்ந்த சிக்னல் ஒருமைப்பாடு: அதிவேக பட தரவு ஸ்ட்ரீம்களை (4K/8K வீடியோவை ஆதரிக்கிறது) நிலையாக கடத்துவதற்கு அதிக அடர்த்தி கொண்ட வயரிங் நுட்பங்கள் (எ.கா., வேறுபட்ட ஜோடி ரூட்டிங்) மற்றும் குறைந்த மின்கடத்தா இழப்புப் பொருட்கள் ஆகியவற்றைப் பயன்படுத்துகிறது தரவு.

3. குறுக்கீடு நோய் எதிர்ப்பு சக்தி: நீண்ட நெகிழ்வான கேபிள்களுடன் ஒப்பிடும்போது, ​​திடமான-நெகிழ்வு பலகைகள் சிக்னல் பாதைகளை சுருக்கி, தாமிரத்தை ஊற்றி அல்லது கவசப் படங்களின் மூலம் மின்காந்த குறுக்கீட்டை திறம்பட தனிமைப்படுத்த முடியும்.

4. கட்டமைப்பு ஒருமைப்பாடு: திடமான மற்றும் நெகிழ்வான பிரிவுகளுக்கு இடையே உள்ள தொடர்புகள் சாலிடர் மூட்டுகளை விட உள் இரசாயன படிவு மற்றும் முலாம் மூலம் உருவாகின்றன. இது சந்திப்பில் உள்ள வளைக்கும் எதிர்ப்பை பாரம்பரிய "FPC + கனெக்டர்" அல்லது "FPC சாலிடர்டு ரிஜிட் போர்டு" தீர்வுகளை விட மிக உயர்ந்ததாக ஆக்குகிறது.

5. உயர் அதிர்ச்சி எதிர்ப்பு: ஒருங்கிணைந்த அமைப்பு சாலிடர் கூட்டு தோல்வியின் அபாயத்தைக் குறைக்கிறது, சொட்டுகள் அல்லது அதிர்வுகளின் போது கூட நிலையான சமிக்ஞை பரிமாற்றத்தை உறுதி செய்கிறது.

6. டைனமிக் வளைவை ஆதரிக்கிறது: மடிக்கக்கூடிய தொலைபேசிகளில், மின் செயல்திறனைப் பராமரிக்கும் போது, ​​400,000 திரும்பத் திரும்ப வளைவுகளைத் தாங்கும்.

முக்கிய தொழில்நுட்ப அளவுருக்கள்:

1. கட்டமைப்பு அளவுருக்கள்:

அடுக்கு எண்ணிக்கை மற்றும் கட்டமைப்பு: பொதுவாக 4-6 அடுக்குகள், "ரிஜிட்-ஃப்ளெக்ஸ்" கட்டுமானத்தைப் பயன்படுத்துகின்றன.

தடிமன்: நெகிழ்வான பகுதி பொதுவாக 0.1-0.2 மிமீ தீவிர மெல்லிய தன்மைக்கு; கூறு மவுண்டிங் மற்றும் ரூட்டிங் தேவைகளுக்கு ஏற்ப வடிவமைக்கப்பட்ட திடமான பகுதி தடிமன்.

குறைந்தபட்ச வளைக்கும் ஆரம்: 0.5mm க்கும் குறைவாக இருக்கலாம், இறுக்கமான வளைக்கும் இடைவெளிகளுக்கு ஏற்றது.

2. மின் செயல்திறன்:

வரி அகலம்/வெளி: 40μm - 50μm வரை, உயர் அடர்த்தி சமிக்ஞை பரிமாற்றத் தேவைகளைப் பூர்த்தி செய்கிறது.

மின்மறுப்பு கட்டுப்பாடு: அதிவேக வேறுபாடு சமிக்ஞைகளுக்கு (எ.கா., MIPI DSI) கடுமையான மின்மறுப்பு கட்டுப்பாடு (எ.கா., 100Ω ±10%).

டிரான்ஸ்மிஷன் பேண்ட்வித்: ஒரு சேனலுக்கு பல ஜிபிபிஎஸ் அதிவேக தரவு பரிமாற்றத்தை ஆதரிக்கிறது, உயர் தெளிவுத்திறன், உயர்-பிரேம்-ரேட் காட்சி தேவைகளை பூர்த்தி செய்கிறது.

3. பொருட்கள் மற்றும் நம்பகத்தன்மை:

அடி மூலக்கூறு: நெகிழ்வான பிரிவு பாலிமைடு (PI) அல்லது அதிக செயல்திறன் கொண்ட லிக்விட் கிரிஸ்டல் பாலிமர் (LCP) ஆகியவற்றைப் பயன்படுத்தலாம்.

வளைக்கும் சகிப்புத்தன்மை: டைனமிக் வளைக்கும் வாழ்க்கைத் தேவை > 400,000 சுழற்சிகள்.

இயக்க வெப்பநிலை: -30°C முதல் +85°C வரை, நுகர்வோர் மின்னணு சாதனங்களின் கடுமையான பயன்பாட்டு சூழல் தேவைகளைப் பூர்த்தி செய்கிறது.

விண்ணப்ப காட்சிகள்

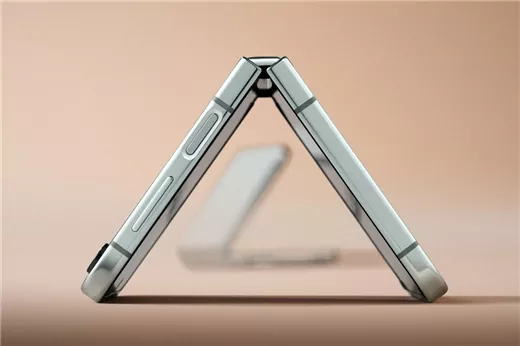

மடிக்கக்கூடிய ஸ்கிரீன் கீல் ஏரியா அடாப்டர் ரிஜிட்-ஃப்ளெக்ஸ் பிசிபி என்பது நவீன ஸ்மார்ட்போன் டிஸ்ப்ளே சிஸ்டங்களுக்கான முக்கிய தொடர்பு மற்றும் ஆதரவு தீர்வாகும், முதன்மையாக உயர்நிலை மடிக்கக்கூடிய தொலைபேசி திரைகளுக்கு சேவை செய்கிறது. மீண்டும் மீண்டும் வளைக்கப்படுவதற்கான அதன் சிறந்த எதிர்ப்பு, கீல் பகுதியில் பயணிக்கும் மடிக்கக்கூடிய காட்சிகளை இணைப்பதற்கான சிறந்த தேர்வாக அமைகிறது.

எங்கள் மதிப்பு முன்மொழிவு

மொபைல் ஃபோன் துறையில் டிஸ்ப்ளே ஒன்றோடொன்று இணைப்பிற்கான தொழில்துறையில் முன்னணி ரிஜிட்-ஃப்ளெக்ஸ் போர்டு தீர்வுகளை வழங்குவதில் நாங்கள் நிபுணத்துவம் பெற்றுள்ளோம். நாங்கள் தரப்படுத்தப்பட்ட உயர்-நம்பகத் தயாரிப்புகளை வழங்குவது மட்டுமல்லாமல், கூட்டு வடிவமைப்பு, உருவகப்படுத்துதல் மேம்படுத்தல் மற்றும் தனிப்பயன் மேம்பாடு ஆகியவற்றில் வலுவான திறன்களைக் கொண்டுள்ளோம். துல்லியமான சர்க்யூட் செயலாக்கம், மெட்டீரியல் சயின்ஸ், தெர்மல் சிமுலேஷன் மற்றும் சிக்னல் ஒருமைப்பாடு பகுப்பாய்வு ஆகியவற்றில் ஆழ்ந்த நிபுணத்துவத்தின் ஆதரவுடன், குறிப்பிட்ட ஐடி வடிவமைப்புகள், ஸ்டேக்கிங் ஆர்கிடெக்சர்கள் மற்றும் காட்சி செயல்திறன் இலக்குகளுக்கு ஏற்றவாறு-கருத்து வடிவமைப்பு முதல் வெகுஜன உற்பத்தி வரை முழு-செயல்முறை ஆதரவை வழங்க வாடிக்கையாளர்களுடன் நெருக்கமாக ஒத்துழைக்கிறோம். ஸ்மார்ட்ஃபோன் காட்சி அமைப்புகளில் இடம் மற்றும் செயல்திறனின் எல்லைகளை வாடிக்கையாளர்களுக்குத் தள்ள, தெளிவான மற்றும் நிலையான காட்சி அனுபவங்களை உருவாக்கி, உங்களை உங்களின் நம்பகமான மையக் கூட்டாளியாக மாற்ற, புதுமையான பொறியியலை மேம்படுத்துவதற்கு நாங்கள் கடமைப்பட்டுள்ளோம்.
