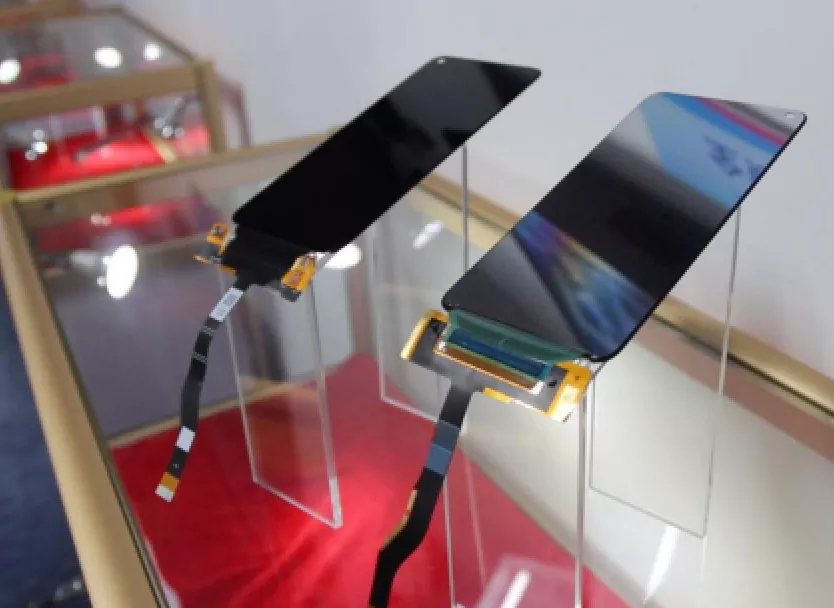

மொபைல் ஃபோன் டிஸ்ப்ளே மாட்யூல் ரிஜிட்-ஃப்ளெக்ஸ் பிசிபி

மொபைல் ஃபோன் டிஸ்ப்ளே மாட்யூல் ரிஜிட்-ஃப்ளெக்ஸ் பிசிபி என்பது நவீன ஸ்மார்ட்போன் டிஸ்ப்ளே மாட்யூல்களில் உயர் ஒருங்கிணைப்பு, அதிக நம்பகத்தன்மை மற்றும் மடிப்புத்தன்மையை செயல்படுத்தும் முக்கியமான ஒன்றோடொன்று இணைக்கும் கேரியர் ஆகும். திடமான பகுதிகள் கூறுகளைப் பாதுகாக்கும் மற்றும் நெகிழ்வான பகுதி மாறும் வளைவுக்கு உட்படும் ஒரு கலவை கட்டமைப்பைப் பயன்படுத்துவதன் மூலம், இது வரையறுக்கப்பட்ட இடத்தில் சுற்று நிலைத்தன்மை, சமிக்ஞை ஒருமைப்பாடு மற்றும் இயந்திர ஆயுள் ஆகியவற்றை உறுதி செய்கிறது. இது மெல்லிய மற்றும் இலகுவான சாதனங்களுக்கு ஒரு முக்கிய தொழில்நுட்ப இயக்கி ஆகும்.

மொபைல் ஃபோன் டிஸ்ப்ளே மாட்யூல் ரிஜிட்-ஃப்ளெக்ஸ் பிசிபி என்றால் என்ன?

ஒரு மொபைல் ஃபோன் டிஸ்ப்ளே மாட்யூல் ரிஜிட்-ஃப்ளெக்ஸ் பிசிபி என்பது டிஸ்ப்ளே திரையை மெயின்போர்டுடன் இணைக்க நவீன ஸ்மார்ட்போன்களில் பயன்படுத்தப்படும் ஒரு முக்கிய மின்னணு கூறு ஆகும். இது ரிஜிட் பிசிபிகள் மற்றும் ஃப்ளெக்சிபிள் பிசிபிகளின் (எஃப்பிசிகள்) பண்புகளை ஒருங்கிணைக்கிறது, இது அதிக அடர்த்தி சுற்று அமைப்புகளையும், வரையறுக்கப்பட்ட இடஞ்சார்ந்த கட்டுப்பாடுகளுக்குள் இயந்திர மடிப்புகளையும் செயல்படுத்துகிறது.

கட்டமைப்பு கூறுகள்

1. ரிஜிட் பிரிவு (ரிஜிட் பிசிபி)

நிலையான ஆதரவு அமைப்பு, முக்கியமான சிப்கள், இணைப்பிகள் மற்றும் இயக்கி ஐசிகள் ஆகியவற்றை வழங்குகிறது.

காட்சி தொகுதியின் இயந்திர வலிமை மற்றும் நீண்ட கால நம்பகத்தன்மையை உறுதி செய்கிறது.

2. நெகிழ்வான பிரிவு (Flexible PCB / FPC)

வளைக்கக்கூடிய மற்றும் மடிக்கக்கூடியது, வரையறுக்கப்பட்ட இடைவெளிகளுக்குள் காட்சித் திரைக்கும் மெயின்போர்டிற்கும் இடையே இணைப்புகளை ஏற்படுத்தப் பயன்படுகிறது.

முப்பரிமாண தளவமைப்புகளை ஆதரிக்கிறது, இணைப்பிகளின் எண்ணிக்கையை குறைக்கிறது மற்றும் சிக்னல் ஒருமைப்பாட்டை அதிகரிக்கிறது.

3. ரிஜிட்-ஃப்ளெக்ஸ் வடிவமைப்பு

கடினமான மற்றும் நெகிழ்வான பிரிவுகளை ஒரே பலகையில் தடையின்றி ஒருங்கிணைக்கிறது.

மிக மெல்லிய சாதன வடிவமைப்புகளை எளிதாக்கும், ஒரே நேரத்தில் நிலையான மற்றும் நெகிழ்வான சர்க்யூட் தீர்வை வழங்குகிறது.

முக்கிய அமைப்பு மற்றும் அம்சங்கள்:

1. 3D Routing: The flexible portion can be folded or bent like paper, fully utilizing the vertical space inside the phone to fold components such as the driver IC to the back of the screen, thereby enabling ultra-narrow bezels or even bezel-less full-screen designs. This facilitates ultra-thin smartphone design.

2. டிஸ்ப்ளே மாட்யூல்களில் பயன்படுத்தப்படும் ரிஜிட்-ஃப்ளெக்ஸ் போர்டு, டிஸ்ப்ளே டிரைவர் ஐசியை மெயின்போர்டுடன் இணைக்கும் முக்கிய அங்கமாகும். இது நெகிழ்வான சுற்றுகளின் வளைவுத்தன்மையை திடமான பலகைகளின் நிலைத்தன்மையுடன் ஒருங்கிணைத்து, உயர் திரை-உடல் விகிதங்கள் மற்றும் மெல்லிய, இலகுரக வடிவமைப்புகளை அடைவதற்கான அடித்தளத்தை உருவாக்குகிறது.

முக்கிய செயல்திறன் நன்மைகள்:

1. தடிமன் குறைப்பு: கனெக்டர்களின் தடிமன் மற்றும் கடினமான பலகைகளின் தேவையற்ற கவர் அடுக்குகளை நீக்குகிறது, இதன் விளைவாக தனித்துவமான தீர்வுகளுடன் ஒப்பிடும்போது மெல்லிய ஒட்டுமொத்த கட்டமைப்பை உருவாக்குகிறது.

2. உயர்ந்த சிக்னல் ஒருமைப்பாடு: அதிவேக பட தரவு ஸ்ட்ரீம்களை (4K/8K வீடியோவை ஆதரிக்கிறது) நிலையாக கடத்துவதற்கு அதிக அடர்த்தி கொண்ட வயரிங் நுட்பங்கள் (எ.கா., வேறுபட்ட ஜோடி ரூட்டிங்) மற்றும் குறைந்த மின்கடத்தா இழப்புப் பொருட்கள் ஆகியவற்றைப் பயன்படுத்துகிறது தரவு.

3. குறுக்கீடு நோய் எதிர்ப்பு சக்தி: நீண்ட நெகிழ்வான கேபிள்களுடன் ஒப்பிடும்போது, ​​திடமான-நெகிழ்வு பலகைகள் சிக்னல் பாதைகளை சுருக்கி, தாமிரத்தை ஊற்றி அல்லது கவசப் படங்களின் மூலம் மின்காந்த குறுக்கீட்டை திறம்பட தனிமைப்படுத்த முடியும்.

4. Structural Integrity: The interconnections between rigid and flexible sections are formed through internal chemical deposition and plating, rather than solder joints. This makes the bending resistance at the junction far superior to traditional "FPC + connector" or "FPC soldered to rigid board" solutions.

5. உயர் அதிர்ச்சி எதிர்ப்பு: ஒருங்கிணைந்த அமைப்பு சாலிடர் கூட்டு தோல்வியின் அபாயத்தைக் குறைக்கிறது, சொட்டுகள் அல்லது அதிர்வுகளின் போது கூட நிலையான சமிக்ஞை பரிமாற்றத்தை உறுதி செய்கிறது.

6. டைனமிக் வளைவை ஆதரிக்கிறது: மடிக்கக்கூடிய தொலைபேசிகளில், மின் செயல்திறனைப் பராமரிக்கும் போது, ​​400,000 திரும்பத் திரும்ப வளைவுகளைத் தாங்கும்.

முக்கிய தொழில்நுட்ப அளவுருக்கள்:

1. கட்டமைப்பு அளவுருக்கள்:

அடுக்கு எண்ணிக்கை மற்றும் கட்டமைப்பு: பொதுவாக 4-6 அடுக்குகள், "ரிஜிட்-ஃப்ளெக்ஸ்" கட்டுமானத்தைப் பயன்படுத்துகின்றன.

தடிமன்: நெகிழ்வான பகுதி பொதுவாக 0.1-0.2 மிமீ தீவிர மெல்லிய தன்மைக்கு; கூறு மவுண்டிங் மற்றும் ரூட்டிங் தேவைகளுக்கு ஏற்ப வடிவமைக்கப்பட்ட திடமான பகுதி தடிமன்.

குறைந்தபட்ச வளைக்கும் ஆரம்: 0.5mm க்கும் குறைவாக இருக்கலாம், இறுக்கமான வளைக்கும் இடைவெளிகளுக்கு ஏற்றது.

2. மின் செயல்திறன்:

வரி அகலம்/வெளி: 可达 40μm - 50μm, உயர் அடர்த்தி சமிக்ஞை பரிமாற்றத் தேவைகளைப் பூர்த்தி செய்கிறது.

மின்மறுப்பு கட்டுப்பாடு: அதிவேக வேறுபாடு சமிக்ஞைகளுக்கு (எ.கா., MIPI DSI) கடுமையான மின்மறுப்பு கட்டுப்பாடு (எ.கா., 100Ω ±10%).

டிரான்ஸ்மிஷன் பேண்ட்வித்: ஒரு சேனலுக்கு பல ஜிபிபிஎஸ் அதிவேக தரவு பரிமாற்றத்தை ஆதரிக்கிறது, உயர் தெளிவுத்திறன், உயர்-பிரேம்-ரேட் காட்சி தேவைகளை பூர்த்தி செய்கிறது.

3. பொருட்கள் மற்றும் நம்பகத்தன்மை:

அடி மூலக்கூறு: நெகிழ்வான பிரிவு பாலிமைடு (PI) அல்லது அதிக செயல்திறன் கொண்ட லிக்விட் கிரிஸ்டல் பாலிமர் (LCP) ஆகியவற்றைப் பயன்படுத்தலாம்.

வளைக்கும் சகிப்புத்தன்மை: டைனமிக் வளைக்கும் வாழ்க்கைத் தேவை > 400,000 சுழற்சிகள்.

இயக்க வெப்பநிலை: -30°C முதல் +85°C வரை, நுகர்வோர் மின்னணு சாதனங்களின் கடுமையான பயன்பாட்டு சூழல் தேவைகளைப் பூர்த்தி செய்கிறது.

விண்ணப்ப காட்சிகள்

இந்த தயாரிப்பு நவீன ஸ்மார்ட்போன் டிஸ்ப்ளே அமைப்புகளுக்கான முக்கிய தொடர்பு மற்றும் ஆதரவு தீர்வாகும், முதன்மையாக உயர்நிலை ஃபோன் திரைகளை (பொதுவாக 6.7 அங்குலங்களுக்கு கீழ்) வழங்குகிறது, சிறிய அடுக்கி மற்றும் உயர்தர சிக்னல் பரிமாற்றத்தை செயல்படுத்துகிறது.

எங்கள் மதிப்பு முன்மொழிவு

மொபைல் ஃபோன் துறையில் டிஸ்ப்ளே ஒன்றோடொன்று இணைப்பிற்கான தொழில்துறையில் முன்னணி ரிஜிட்-ஃப்ளெக்ஸ் போர்டு தீர்வுகளை வழங்குவதில் நாங்கள் நிபுணத்துவம் பெற்றுள்ளோம். நாங்கள் தரப்படுத்தப்பட்ட உயர்-நம்பகத் தயாரிப்புகளை வழங்குவது மட்டுமல்லாமல், கூட்டு வடிவமைப்பு, உருவகப்படுத்துதல் மேம்படுத்தல் மற்றும் தனிப்பயன் மேம்பாடு ஆகியவற்றில் வலுவான திறன்களைக் கொண்டுள்ளோம். துல்லியமான சர்க்யூட் செயலாக்கம், மெட்டீரியல் சயின்ஸ், தெர்மல் சிமுலேஷன் மற்றும் சிக்னல் ஒருமைப்பாடு பகுப்பாய்வு ஆகியவற்றில் ஆழ்ந்த நிபுணத்துவத்தின் ஆதரவுடன், குறிப்பிட்ட ஐடி வடிவமைப்புகள், ஸ்டேக்கிங் ஆர்கிடெக்சர்கள் மற்றும் காட்சி செயல்திறன் இலக்குகளுக்கு ஏற்றவாறு-கருத்து வடிவமைப்பு முதல் வெகுஜன உற்பத்தி வரை முழு-செயல்முறை ஆதரவை வழங்க வாடிக்கையாளர்களுடன் நெருக்கமாக ஒத்துழைக்கிறோம். ஸ்மார்ட்ஃபோன் காட்சி அமைப்புகளில் இடம் மற்றும் செயல்திறனின் எல்லைகளை வாடிக்கையாளர்களுக்குத் தள்ள, தெளிவான மற்றும் நிலையான காட்சி அனுபவங்களை உருவாக்கி, எங்களை உங்களின் நம்பகமான முக்கிய பாகமாக மாற்றுவதற்கு புதுமையான பொறியியலை மேம்படுத்துவதற்கு நாங்கள் கடமைப்பட்டுள்ளோம்.
