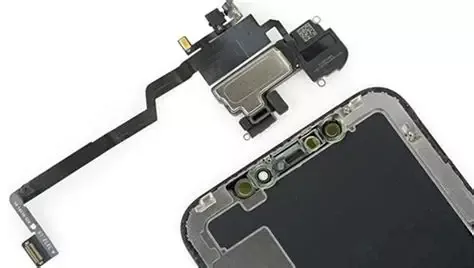

மொபைல் ஃபோன் கேமரா அடாப்டர் ரிஜிட்-ஃப்ளெக்ஸ் பிசிபி

Honflex Electronics இன் மொபைல் ஃபோன் கேமரா அடாப்டர் Rigid-Flex PCB என்பது, ஸ்மார்ட்ஃபோன் கேமரா தொகுதிகளை மெயின்போர்டுகளுடன் இணைக்க, திடமான மற்றும் நெகிழ்வான அடுக்குகளை இணைக்கும் உயர் செயல்திறன் கொண்ட சர்க்யூட் போர்டு ஆகும். அதன் மிக மெல்லிய வடிவமைப்பு இயந்திர நிலைத்தன்மை, சிறந்த சமிக்ஞை ஒருமைப்பாடு மற்றும் திறமையான வெப்பச் சிதறலை உறுதி செய்கிறது.

முக்கிய விற்பனை புள்ளிகள்

ஒருங்கிணைந்த பட உணரிகள் மற்றும் லென்ஸ் அடைப்புக்குறிகள்

மெலிதான தொலைபேசிகளுக்கான கேமரா தொகுதி உயரம் குறைக்கப்பட்டது

மேம்படுத்தப்பட்ட இமேஜிங் தரம் மற்றும் நம்பகத்தன்மை

விண்ணப்பங்கள்

ஸ்மார்ட்போன் கேமராக்களில் பயன்படுத்தப்படுகிறது, குறிப்பாக கச்சிதமான, நிலையான மற்றும் உயர்-சிக்னல் இன்டர்கனெக்ஷன் தேவைப்படும் உயர்-தெளிவு தொகுதிகள். உங்கள் மொபைல் சாதனங்களுக்கான பிரீமியம் அடாப்டர் PCBகளை ஆதாரமாகக் கொள்ள Honflexஐத் தொடர்பு கொள்ளவும்.

தொழில்நுட்ப விவரக்குறிப்புகள்:

முக்கிய அமைப்பு

1. மொபைல் ஃபோன் கேமரா அடாப்டர் ரிஜிட்-ஃப்ளெக்ஸ் பிசிபி லென்ஸ் ரிஜிட் போர்டு, கனெக்டர் ரிஜிட் போர்டு, லென்ஸ்/சென்சார் மாட்யூல் மற்றும் மெயின் போர்டு ஆகியவற்றை இணைக்கிறது. சென்ட்ரல் ஃப்ளெக்சிபிள் சர்க்யூட் முப்பரிமாணமாக வளைந்து, கையடக்கத் தொலைபேசியின் உள் இடத்துக்கு ஏற்ப கம்பியாக இருக்கலாம். கடினமான பகுதிகளை துல்லியமான பள்ளங்கள் அல்லது தனிப்பயன் வடிவங்களாக வடிவமைத்து நேரடியாக பட சென்சாரில் உட்பொதிக்க முடியும்.

2. நெகிழ்வான பகுதியின் வயரிங் பொதுவாக அலை அலையான அல்லது "8" வடிவ வடிவத்தை ஏற்றுக்கொள்கிறது. வலுவூட்டும் விலா எலும்புகள் அழுத்தத்தை சிதறடிக்க முக்கிய வளைக்கும் புள்ளிகளுக்கு கீழே அமைக்கப்பட்டுள்ளன. ஒருங்கிணைக்கப்பட்ட உயர் துல்லிய சீரமைப்பு குறிகள் சென்சார் மற்றும் குரல் சுருள் மோட்டார் (VCM) மற்றும் பிற கூறுகளுடன் கூடிய அசெம்பிளி துல்லியத்தை உறுதி செய்கிறது.

3. இமேஜ் சென்சாருடன் தொடர்புடைய திடமான பகுதியின் பின்புறத்தில், வலுவூட்டும் விலா எலும்புகளின் தட்டையான தன்மையை அதிகரிக்க, மிகவும் மென்மையான உலோகத் தகடு ஒன்றை நிறுவுவோம், இதன் மூலம் இமேஜிங் தரத்தை மேம்படுத்தி, சென்சார் வெப்பத்தை விரைவாகச் சிதறடிக்கும்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: மொபைல் ஃபோன்களில் உள்ள வரம்புக்குட்பட்ட இடவசதி மற்றும் மல்டி-கேமரா தொகுதிகளின் தளவமைப்பு ஆகியவற்றின் சிக்கல்களை எவ்வாறு தீர்ப்பது?

ப: இடத்தை மேம்படுத்துவதன் மூலம், இலவச வளைவு கொண்ட நெகிழ்வான பகுதி 3D ஸ்டீரியோஸ்கோபிக் வயரிங் ஆதரிக்கிறது, தொலைபேசியில் உள்ள சிறிய அல்லது ஒழுங்கற்ற இடத்திற்கு மாற்றியமைக்கிறது. மல்டி-கேமரா தொகுதிகள் அல்லது மடிப்புத் திரை கீல்கள் அருகே சிக்கலான தளவமைப்புகளில், Z-அச்சு உயரம் வடிவமைக்கப்பட்டுள்ளது.

Q2: 4K/8K போன்ற அதிவேக பட தரவு பரிமாற்றத்தை எதிர்கொள்ளும் போது சமிக்ஞை தரத்தை உறுதி செய்வது எப்படி?

ப: குறைந்த மின்கடத்தா இழப்பு பொருட்களுடன் இணைந்து அதிக அடர்த்தி கொண்ட வயரிங் தொழில்நுட்பத்தை (வேறுபட்ட ஜோடி வயரிங் போன்றவை) பயன்படுத்துவதன் மூலம், மொபைல் ஃபோன் கேமரா அடாப்டர் ரிஜிட்-ஃப்ளெக்ஸ் பிசிபி அதிவேக தரவு ஸ்ட்ரீம்களை அனுப்பும், சிக்னல் அட்டென்யூவேஷன் மற்றும் மின்காந்த குறுக்கீட்டை (EMI) அடக்குகிறது.

Q3: சர்க்யூட் போர்டின் இயற்பியல் பண்புகள் இறுதி இமேஜிங் தரத்தில் தாக்கத்தை ஏற்படுத்துமா?

A: சர்க்யூட் போர்டு இமேஜ் சென்சாருக்கான திடமான மற்றும் தட்டையான நிறுவல் தளத்தை வழங்குகிறது மற்றும் துணை வெப்பச் சிதறல் செயல்பாட்டைக் கொண்டுள்ளது. இது படத்தின் இரைச்சல், ஃபோகஸ் மங்கலாக்கம் மற்றும் அடி மூலக்கூறு வெப்பமாக்கல் சிதைவு அல்லது அதிக வெப்பத்தால் ஏற்படும் பிற இமேஜிங் சிக்கல்களைக் குறைக்கிறது, இது ஒரு குறிப்பிட்ட தாக்கத்தை ஏற்படுத்துகிறது மற்றும் இமேஜிங் தரம் மற்றும் கணினி நிலைத்தன்மையை மேம்படுத்த உதவுகிறது.

Q4: தானியங்கு பெரிய அளவிலான உற்பத்திக்கு இது பொருத்தமானதா மற்றும் உற்பத்தித் திறனுக்கு என்ன உதவி அளிக்கிறது?

A: இது மாடுலர் ரேபிட் அசெம்பிளியை ஆதரிக்கிறது, மிகவும் ஒருங்கிணைக்கப்பட்ட துணைக் கூறுகளாக, கேமரா தொகுதியின் விநியோகச் சங்கிலி நிர்வாகத்தை எளிதாக்குகிறது மற்றும் ஒட்டுமொத்த அசெம்பிளி செயல்முறையை மேம்படுத்துகிறது.

மொபைல் இமேஜிங் துறையில் முன்னணி பங்குதாரராக, நாங்கள் மொபைல் ஃபோன் கேமரா அடாப்டர் ரிஜிட்-ஃப்ளெக்ஸ் பிசிபியை தயாரிப்பது மட்டுமல்லாமல், துல்லியமான சர்க்யூட் உற்பத்தி, மேம்பட்ட பொருள் அறிவியல், வெப்ப உருவகப்படுத்துதல் மற்றும் சிக்னல் ஒருமைப்பாடு (SI) பகுப்பாய்வு ஆகியவற்றில் எங்களின் ஆழமான குவிப்பிலிருந்து எங்கள் முக்கிய போட்டித்தன்மை உருவாகிறது.

கான்செப்ட் டிசைன் முதல் வெகுஜன உற்பத்தி டெலிவரி வரை, உங்கள் ஐடி வடிவமைப்பு மற்றும் ஸ்டேக் ஆர்கிடெக்ச்சர் ஆப்டிமைசேஷன் ஆகியவற்றின் முழு செயல்முறையிலும் எங்கள் தொழில்நுட்பக் குழு ஈடுபட்டுள்ளது. தொடர்ச்சியான புதுமையான R&D பொறியியல் நுட்பங்கள் மூலம், மொபைல் இமேஜிங் அமைப்புகளின் இடஞ்சார்ந்த வரம்புகளை உடைத்து, தெளிவான மற்றும் நிலையான புகைப்பட பயனர் அனுபவத்தை உருவாக்க வாடிக்கையாளர்களுக்கு நாங்கள் உதவுகிறோம்.
